シーケンサ ネットワーク関連製品 CC-Link IE TSN 製品紹介

ネットワークインタフェースボード/通信ソフトウェア

ネットワークインタフェースボード

CC-Link IE TSNインタフェースボードClass B

光ファイバーケーブル対応

Ethernetケーブル対応

  • PCI Express®対応のパソコンや各種コントローラをCC-Link IE TSNに組み込めます
  • CC-Link IE TSNのマネージャ局もしくは、ローカル局として使用できます
  • 制御通信や情報通信など、CC-Link IE TSNを使用した幅広い用途へ適用できます
  • NZ81GN11-SXはノイズ耐性が高く、長距離伝送に適した光ファイバーケーブルに対応しており、高速で大容量な通信ネットワークで構成された大規模システムを実現できます
  • 設定および状態の表示、現在値の変更等が行えるソフトウェアパッケージはFAサイトから無償でダウンロードいただけます

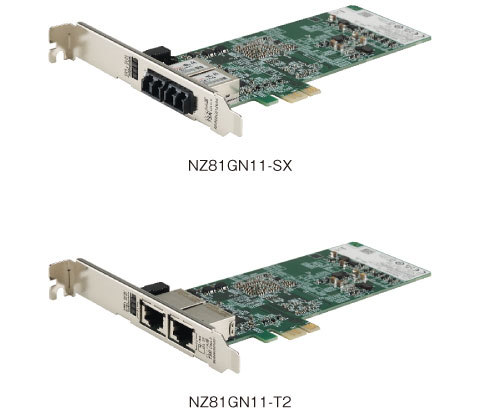

NZ81GN11-SX / NZ81GN11-T2

ネットワークインタフェースボードの動作環境

項 目 NZ81GN11-SX NZ81GN11-T2
パソコン
パソコン本体 Microsoft® Windows®が
動作するパーソナルコンピュータ		 Microsoft® Windows®が
動作するパーソナルコンピュータ
CPU OSの推奨システム要件を満たしていること OSの推奨システム要件を満たしていること
必要メモリ OSの推奨システム要件を満たしていること OSの推奨システム要件を満たしていること
装着スロット PCI Express® x1、x4、x8、x16スロット
（スタンダードサイズ、ロープロファイルサイズ）		 PCI Express® x1、x4、x8、x16スロット
（スタンダードサイズ、ロープロファイルサイズ）
バス仕様*1 PCI Express®規格に対応
（DC3.3V、リンク幅1レーン、基準クロック100MHz）		 PCI Express®規格に対応
（DC3.3V、リンク幅1レーン、基準クロック100MHz）
OS（日本語版/英語版）*1*2
Windows 11Home ● ●
Windows 11Pro ● ●
Windows 11Enterprise ● ●
Windows 11Education ● ●
Windows 11IoT Enterprise LTSC 2024 ● ●
Windows Server 2022（Standard） ● ●
Windows Server 2019（Standard） ● ●
Windows Server 2016（Standard） ● ●
Windows 10IoT Enterprise LTSC 2021 ● ●
Windows 10IoT Enterprise LTSC 2019 ● ●
Windows 10IoT Enterprise LTSB 2016 ● ●
プログラミング言語（日本語版）*1
Microsoft® Visual Studio® Visual Basic ● ●
Microsoft® Visual Studio® Visual C++ ● ●
Microsoft® Visual Studio® Visual C# ● ●
Microsoft® Visual Studio® Visual Studio 2022 ● ●
Microsoft® Visual Studio® Visual Studio 2019 ● ●
Microsoft® Visual Studio® Visual Studio 2017 ● ●
.NET Framework
.NET Framework 4.8以上 ● ●
ランタイムライブラリ
Microsoft Visual C++ 2015-2022 Redistributable（x64） ● ●
Microsoft Visual C++ 2015-2022 Redistributable（x86） ● ●
  • *1.OSとプログラミング言語の組合せについては、Microsoft Docsで各プログラミング言語のシステム要件をご確認ください。
  • *2.64ビット版にのみ対応しています。

動作環境の詳細および最新対応情報は、各製品のマニュアルをご確認ください。

産業用PC

産業用PC MELIPCシリーズ

CC-Link IE TSN通信ソフトウェア Windows®版のライセンスを同梱した産業用PC

  • 同梱のCC-Link IE TSN通信ソフトウェアを使用することで、CC-Link IE TSNインタフェースボードを装着しなくとも、高精度な制御データを簡単に収集できます
  • 多彩なシステムの拡張性を備え、既存のパソコンボード資産を活用できます。CC-Link IE TSNインタフェースボードを追加することで、マネージャ・ローカル局としても動作します
  • MELIPCは温度、耐震動、耐衝撃、EMC等の国際規格に準拠し、あらゆる産業用途に利用できます
  • 10年間のバージョン固定運用と長期サポートに対応したWindows® OSを搭載しています
  • 当社製品で構築されたシステム全体に対して、三菱電機が一括してサポートいたします

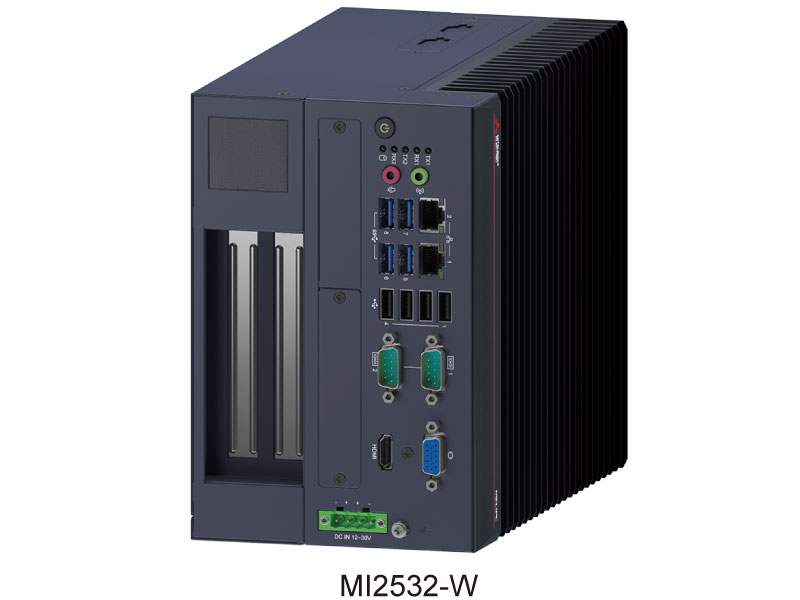

MI2532-W

通信ソフトウェア

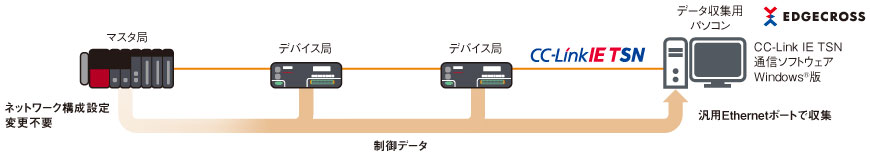

CC-Link IE TSN通信ソフトウェア Windows®版（CC-Link IE TSNデータコレクタ同梱）

  • CC-Link IE TSNの高精度な制御データを簡単に収集できます
  • 収集したデータは関数ライブラリからアクセスでき、データ分析や監視など、様々な用途に活用できます
  • 制御通信ごとのデータをタイムスタンプ付きで収集可能なため、高精度なデータ分析などに活用できます
  • 簡単な設定でパソコン上で動作するため、データ収集システムの構築コストを大幅に削減できます
  • CC-Link IE TSNデータコレクタにより、Edgecrossとの接続が可能になります
