MELSEC MXコントローラ MX-Fモデル 特長 基本システム構成
基本システム構成
MELSEC MXコントローラ MX-Fモデルは、増設コネクタタイプのI/OユニットやMELSEC iQ-Fシリーズの拡張アダプタおよび増設ユニット、インテリジェント機能ユニットを装着してご使用いただけます。

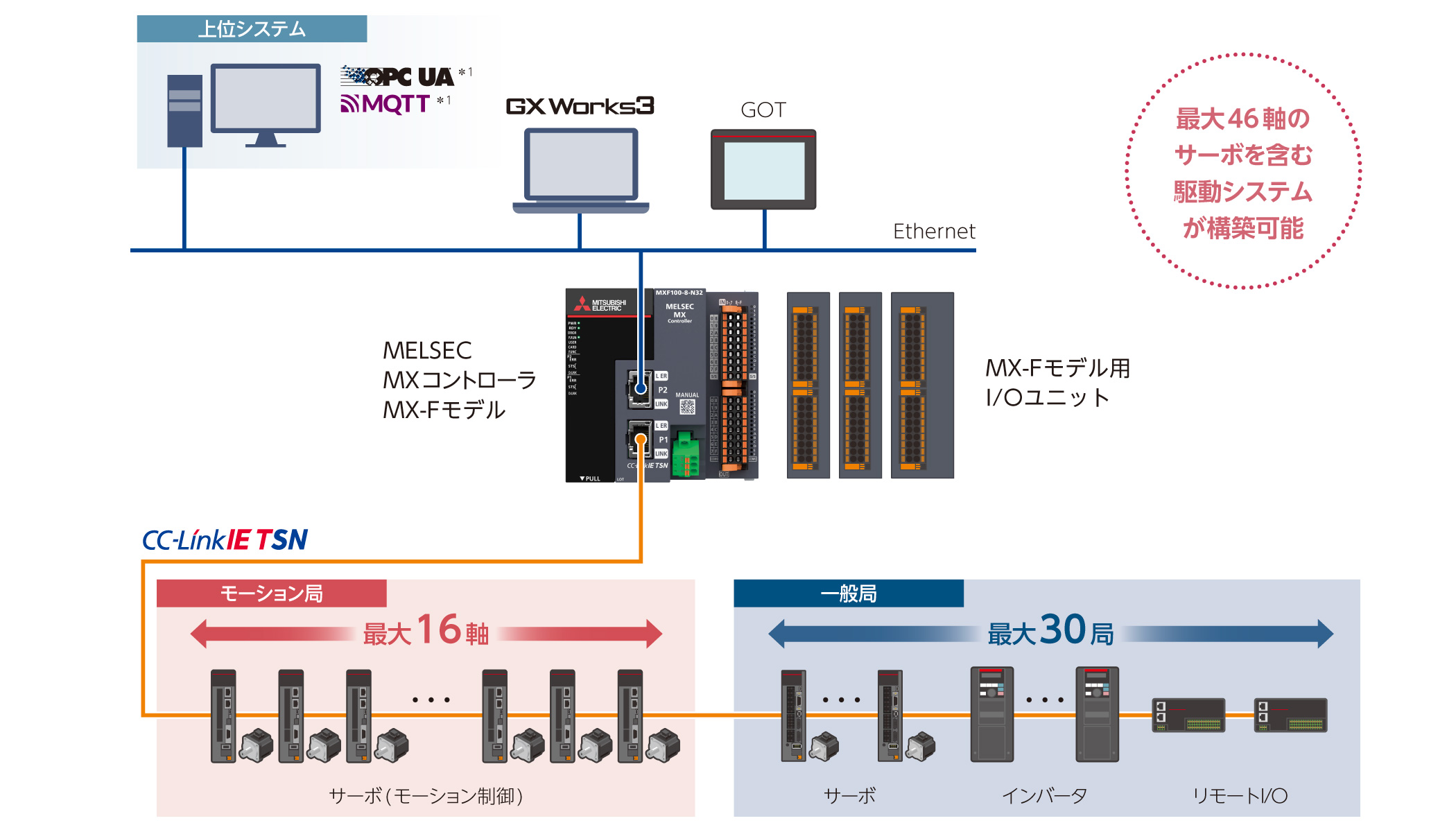

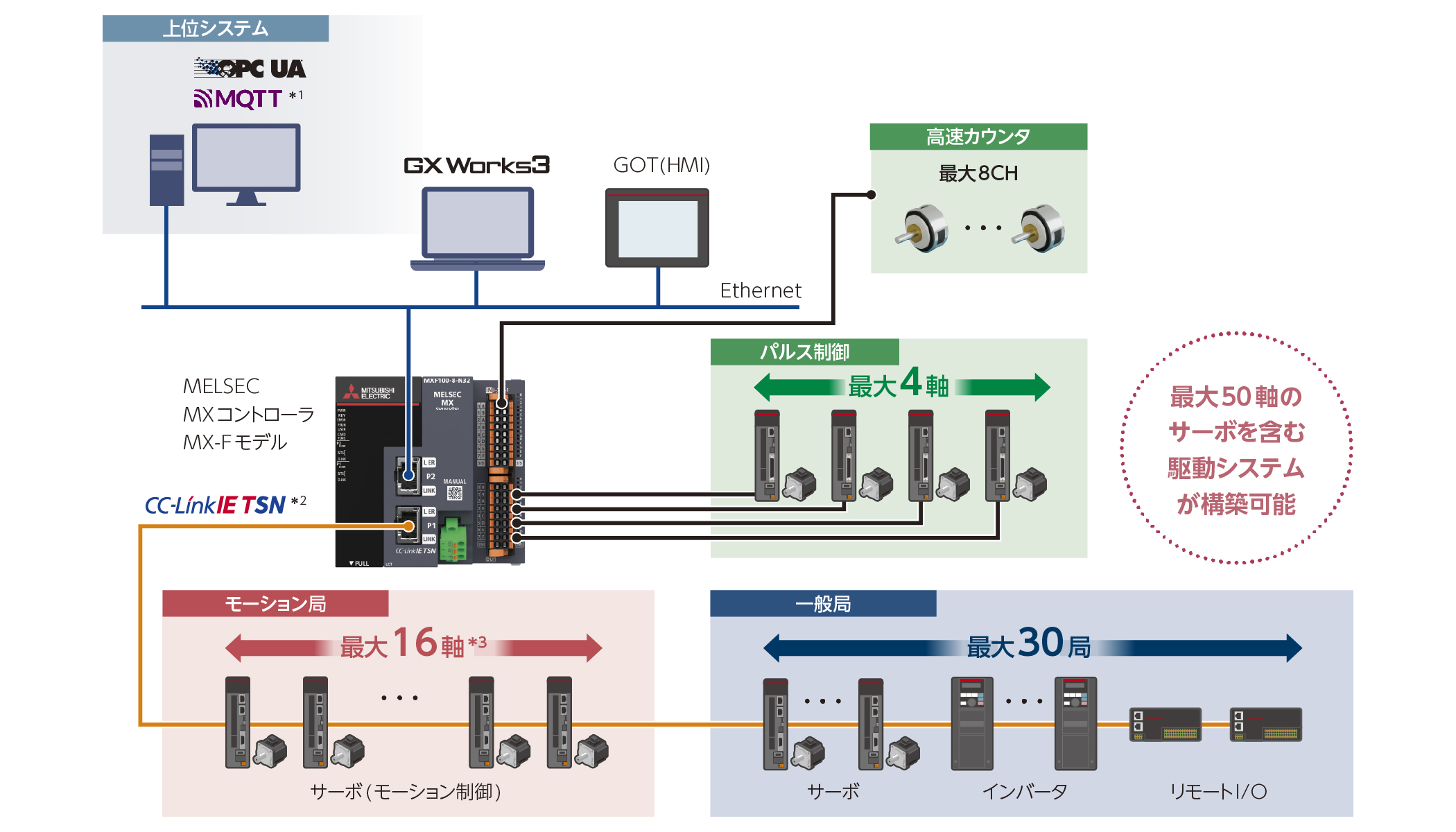

システム構成例
＊１：将来対応

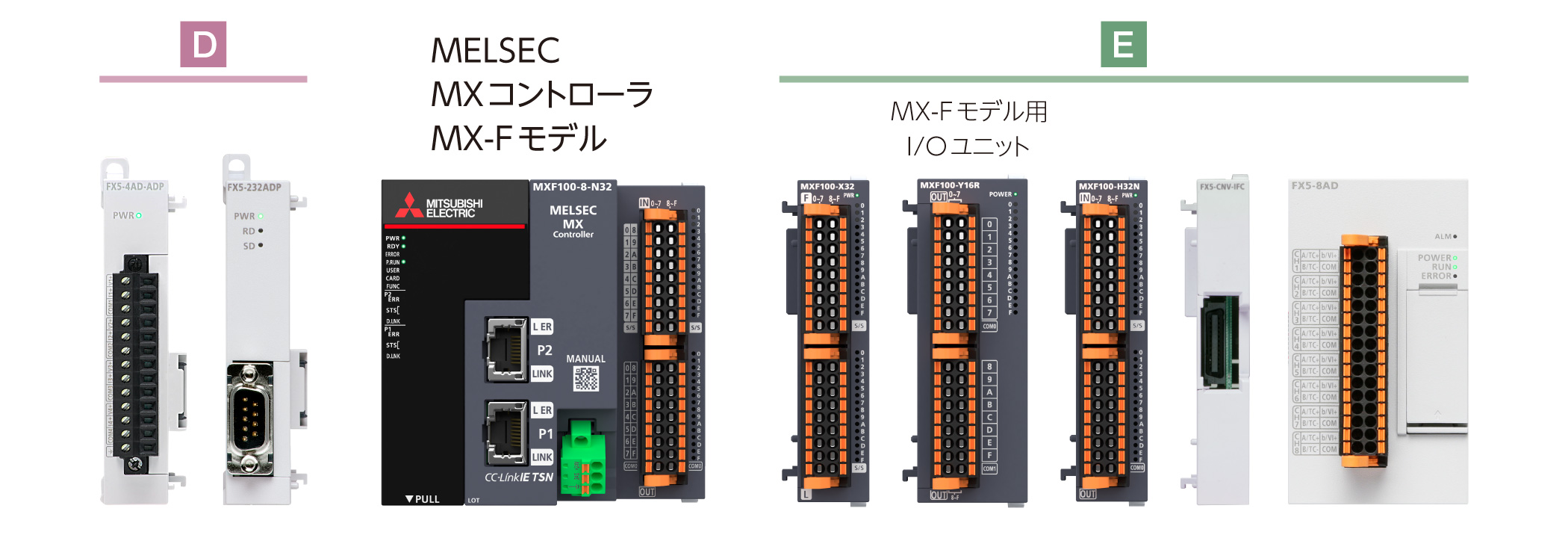

対応ユニット
MELSEC MXコントローラ MX-Fモデルに対応する機器一覧です。
D
拡張アダプタ
アナログ
| アナログ入力 | FX5-4AD-ADP |
|---|---|
| 測温抵抗体温度センサ入力 | FX5-4AD-PT-ADP |
| 熱電対温度センサ入力 | FX5-4AD-TC-ADP |
| アナログ出力 | FX5-4DA-ADP |
| アナログ入出力 | FX5-4A-ADP |
通信
| RS-232C通信 | FX5-232ADP |
|---|---|
| RS-485通信 | FX5-485ADP |
E
増設ユニット
| 電源内蔵入出力 | FX5-32ER/DS |
|---|---|
| FX5-32ET/DS | |
| FX5-32ET/DSS |
インテリジェント機能ユニット
| 高速カウンタ | FX5-2HC/ES |
|---|
| CC-Link IE TSNマスタ・ローカル | FX5-CCLGN-MS |
|---|---|
| CC-Linkシステムマスタ・ インテリジェントデバイス |
FX5-CCL-MS |
| EtherNet/IP | FX5-ENET/IP |
| 増設電源ユニット | FX5-C1PS-5V |
|---|---|
| コネクタ変換ユニット | FX5-CNV-IFC |
| 増設延長ケーブル＊3 | FX5-30EC |
| FX5-65EC | |
| コネクタ変換アダプタ | FX5-CNV-BC |
| SDメモリカード | NZ1MEM-2GBSD、 NZ1MEM-4GBSD、 NZ1MEM-8GBSD、 NZ1MEM-16GBSD |
|---|
| バッテリ | FX3U-32BL |
|---|
＊1： MELSEC iQ-Fシリーズの一部の入出力ユニットも増設できます。詳細は「MELSEC MXコントローラ(MX-Fモデル)ユーザーズマニュアル(SH(名)-082633)」をご参照ください。
＊2： 増設ケーブルタイプのユニットを使用する場合、FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。
＊3： FX5-CNV-IFCまたはFX5-C1PS-5Vで、コネクタ変換後に使用できます。
